Внутренний противопожарный водопровод для перехода. Противопожарное водоснабжение

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения сводов правил - постановлением Правительства Российской Федерации "О порядке разработки и утверждения сводов правил" от 19 ноября 2008 г. N 858

Информация об изменениях к настоящему своду правил публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте разработчика (ФГУ ВНИИПО МЧС России) в сети Интернет

1.1 Настоящий свод правил разработан в соответствии со статьями 45, 60, 62, 106 и 107 Федерального закона от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" (далее - Технический регламент) является нормативным документом по пожарной безопасности в области стандартизации добровольного применения и устанавливает требования пожарной безопасности к системам внутреннего противопожарного водопровода.

При отсутствии в сводах правил требований пожарной безопасности к объекту защиты или если для достижения необходимого уровня его пожарной безопасности применяются технические решения, отличные от решений, предусмотренных сводами правил, на основе положений Технического регламента должны быть разработаны специальные технические условия, предусматривающие выполнение комплекса мероприятий по обеспечению необходимого уровня пожарной безопасности объекта защиты.

Разлагающихся при взаимодействии с огнетушащим веществом с выделением горючих газов (литийорганические соединения, азид свинца, гидриды алюминия, цинка, магния);

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов, сводов правил и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим сводом правил следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

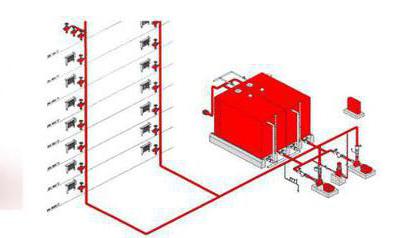

3.1 внутренний противопожарный водопровод (ВПВ): Совокупность трубопроводов и технических средств, обеспечивающих подачу воды к пожарным кранам.

3.2 водонапорный бак: Водопитатель, заполненный расчетным объемом воды, находящейся под атмосферным давлением, автоматически обеспечивающий давление в трубопроводах ВПВ за счет пьезометрической высоты расположения над пожарными кранами, а также расчетный расход воды, необходимый для работы пожарных кранов ВПВ до выхода на рабочий режим основного водопитателя (насосной установки).

3.3 высота компактной части струи: Условная высота (длина) водяной струи, вытекающей из ручного пожарного ствола, сохраняющей свою компактность.

3.4 гидропневматический бак (гидропневмобак): Водопитатель (герметичный сосуд), частично заполненный расчетным объемом воды (на 30-70% от вместимости бака) и находящийся под избыточным давлением сжатого воздуха, автоматически обеспечивающий давление в трубопроводах ВПВ, а также расчетный расход воды, необходимый для работы пожарных кранов ВПВ до выхода на рабочий режим основного водопитателя (насосной установки).

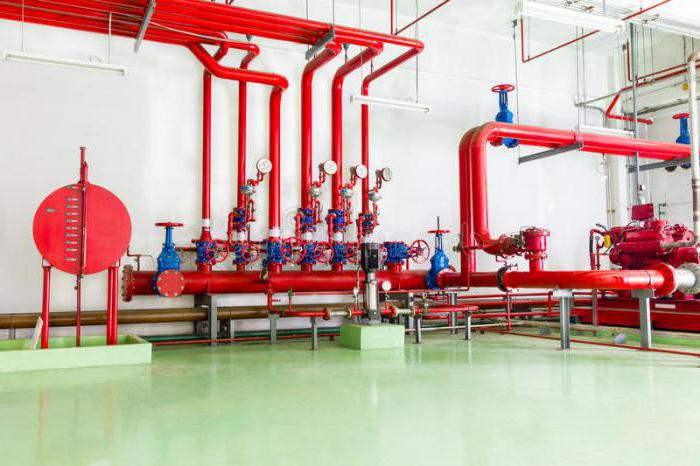

3.5 насосная установка: Насосный агрегат с комплектующим оборудованием (элементами обвязки и системой управления), смонтированным по определенной схеме, обеспечивающей работу насоса.

3.7 пожарный кран (ПК): Комплект, состоящий из клапана, установленного на внутреннем противопожарном водопроводе и оборудованного пожарной соединительной головкой, а также пожарного рукава с ручным пожарным стволом по ГОСТ Р 51844.

3.8 пожарный шкаф: Вид пожарного инвентаря, предназначенного для размещения и обеспечения сохранности технических средств, применяемых во время пожара по ГОСТ Р 51844.

4.1.1 Для жилых и общественных зданий, а также административно-бытовых зданий промышленных предприятий необходимость устройства внутреннего противопожарного водопровода, а также минимальный расход воды на пожаротушение следует определять в соответствии с таблицей 1, а для производственных и складских зданий - в соответствии с таблицей 2.

Таблица 1 - Число пожарных стволов и минимальный расход воды на внутреннее пожаротушение

Жилые, общественные и административно-бытовые здания и помещения	Число пожарных стволов	Минимальный расход воды на внутреннее пожаротушение, л/с, на одну струю
1 Жилые здания:
при числе этажей от 12 до 16 включ.	1
	2
при числе этажей св. 16 до 25 включ.	2
то же, при общей длине коридора св. 10 м	3
2 Здания управлений:
высотой от 6 до 10 этажей включ. и объемом до 25000 м включ.	1
то же, объемом св. 25000 м	2
	2
то же, объемом св. 25000 м	3
3 Клубы с эстрадой, театры, кинотеатры, актовые и конференц-залы, оборудованные киноаппаратурой	Согласно
4 Общежития и общественные здания, не указанные в позиции 2:
при числе этажей до 10 включ. и объемом от 5000 до 25000 м включ.	1
то же, объемом св. 25000 м	2
при числе этажей св. 10 и объемом до 25000 м включ.	2
то же, объемом св. 25000 м	3
5 Административно-бытовые здания промышленных предприятий объемом, м:
от 5000 до 25000 м включ.	1
св. 25000 м	2

Приказ МЧС РФ от 25 марта 2009 г. N 180
"Об утверждении свода правил "Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности"

С изменениями и дополнениями от:

3.8 пожарный шкаф : Вид пожарного инвентаря, предназначенного для размещения и обеспечения сохранности технических средств, применяемых во время пожара по ГОСТ Р 51844 .

3.9 стояк : Распределительный трубопровод ВПВ с размещенными на нем пожарными кранами, по которому вода подается снизу вверх.

4 Технические требования

4.1 Трубопроводы и технические средства

4.1.1 Для жилых и общественных зданий, а также административно-бытовых зданий промышленных предприятий необходимость устройства внутреннего противопожарного водопровода, а также минимальный расход воды на пожаротушение следует определять в соответствии с таблицей 1 , а для производственных и складских зданий - в соответствии с таблицей 2 .

Расход воды на пожаротушение в зависимости от высоты компактной части струи и диаметра спрыска следует уточнять по таблице 3 . При этом следует учитывать одновременное действие пожарных кранов и спринклерных или дренчерных установок.

Таблица 1 - Число пожарных стволов и минимальный расход воды на внутреннее пожаротушение

Жилые, общественные и административно-бытовые здания и помещения	Число пожарных стволов	Минимальный расход воды на внутреннее пожаротушение, л/с, на одну струю
1 Жилые здания:
при числе этажей от 12 до 16 включ.

при числе этажей св. 16 до 25 включ.
то же, при общей длине коридора св. 10 м
2 Здания управлений:
высотой от 6 до 10 этажей включ. и объемом до 25000 включ.
то же, объемом св. 25000

то же, объемом св. 25000
3 Клубы с эстрадой, театры, кинотеатры, актовые и конференц-залы, оборудованные киноаппаратурой
4 Общежития и общественные здания, не указанные в позиции 2 :
при числе этажей до 10 включ. и объемом от 5000 до 25000 включ.
то же, объемом св. 25000
при числе этажей св. 10 и объемом до 25000 включ.
то же, объемом св. 25000
5 Административно-бытовые здания промышленных предприятий объемом, :
от 5000 до 25000 включ.

Примечания :

1 Минимальный расход воды для жилых зданий допускается принимать равным 1,5 л/с при наличии пожарных стволов, рукавов и другого оборудования диаметром 38 мм.

2 За объем здания принимается строительный объем, определяемый в соответствии с .

Таблица 2 - Число пожарных стволов и минимальный расход воды на внутреннее пожаротушение в производственных и складских зданиях

Степень огнестойкости зданий	Число пожарных стволов и минимальный расход воды, л/с, на 1 пожарный ствол, на внутреннее пожаротушение в производственных и складских зданиях высотой до 50 м включ. и объемом, тыс.
Степень огнестойкости зданий	от 0,5 до 5 включ.	св. 5 до 50 включ.	до 200 включ.	до 400 включ.	до 800 включ.

Примечания:

1 Знак "-" обозначает необходимость разработки специальных технических условий по обоснованию расходов воды.

3 Знак "*" обозначает, что пожарные стволы не требуются.

Таблица 3 - Расход воды на пожаротушение в зависимости от высоты компактной части струи и диаметра спрыска

Высота компактной части струи

Расход пожарного ствола, л/с

Давление, МПа, у пожарного крана с рукавами длиной, м

Расход пожарного ствола, л/с

Давление, МПа, у пожарного крана с рукавами длиной, м

Диаметр спрыска наконечника пожарного ствола, мм

Клапан пожарного крана DN 50

Клапан пожарного крана DN 65

4.1.2 Расход воды и число струй на внутреннее пожаротушение в общественных и производственных зданиях (независимо от категории) высотой свыше 50 м и объемом до 50 000 следует принимать 4 струи по 5 л/с каждая; при большем объеме зданий - 8 струй по 5 л/с каждая.

4.1.3 В производственных и складских зданиях, для которых в соответствии с таблицей 2 установлена необходимость устройства ВПВ, минимальный расход воды на внутреннее пожаротушение, определенный по таблице 2, следует увеличивать:

при применении элементов каркаса из незащищенных стальных конструкций в зданиях III и IV (С2, СЗ) степеней огнестойкости, а также из цельной или клееной древесины (в том числе подвергнутой огнезащитной обработке) - на 5 л/с;

при применении в ограждающих конструкциях зданий IV (С2, СЗ) степени огнестойкости утеплителей из горючих материалов - на 5 л/с для зданий объемом до 10 тыс. . При объеме зданий более 10 тыс. - дополнительно на 5 л/с на каждые последующие полные или неполные 100 тыс. объема.

Требования настоящего пункта не распространяются на здания, для которых в соответствии с таблицей 2 внутренний противопожарный водопровод не требуется предусматривать.

4.1.4 В помещениях залов с массовым пребыванием людей при наличии сгораемой отделки число струй на внутреннее пожаротушение следует принимать на одну больше, чем указано в таблице 1 .

4.1.5 Внутренний противопожарный водопровод не требуется предусматривать:

а) в зданиях и помещениях, объемом или высотой менее указанных в таблицах 1 и ;

б) в зданиях общеобразовательных школ, кроме школ-интернатов, в том числе школ, имеющих актовые залы, оборудованные стационарной киноаппаратурой, а также в банях;

в) в зданиях кинотеатров сезонного действия на любое число мест;

г) в производственных зданиях, в которых применение воды может вызвать взрыв, пожар, распространение огня;

д) в производственных зданиях I и II степеней огнестойкости категорий Г и Д независимо от их объема и в производственных зданиях III-V степеней огнестойкости объемом не более 5000 категорий Г и Д;

е) в производственных и административно-бытовых зданиях промышленных предприятий, а также в помещениях для хранения овощей и фруктов и в холодильниках, не оборудованных хозяйственно-питьевым или производственным водопроводом, для которых предусмотрено тушение пожаров из емкостей (резервуаров, водоемов);

ж) в зданиях складов грубых кормов, пестицидов и минеральных удобрений.

Примечание - Допускается не предусматривать внутренний противопожарный водопровод в производственных зданиях по переработке сельскохозяйственной продукции категории В, I и II степеней огнестойкости, объемом до 5000 .

При этом расход воды на внутреннее пожаротушение следует принимать:

для зданий, не имеющих противопожарных стен, - по общему объему здания;

для зданий, разделенных на части противопожарными стенами I и II типов, - по объему той части здания, где требуется наибольший расход воды.

При соединении зданий I и II степеней огнестойкости переходами из несгораемых материалов и установке противопожарных дверей объем здания считается по каждому зданию отдельно; при отсутствии противопожарных дверей - по общему объему зданий и более опасной категории.

4.1.7 Гидростатическое давление в системе хозяйственно-противопожарного водопровода на отметке наиболее низко расположенного санитарно-технического прибора не должно превышать 0,45 МПа.

Гидростатическое давление в системе раздельного противопожарного водопровода на отметке наиболее низко расположенного пожарного крана не должно превышать 0,9 МПа.

При расчетном давлении в сети противопожарного водопровода, превышающем 0,45 МПа, необходимо предусматривать устройство раздельной сети противопожарного водопровода.

Примечание - При давлении у ПК более 0,4 МПа между пожарным клапаном и соединительной головкой следует предусматривать установку диафрагм и регуляторов давления, снижающих избыточное давление. Допускается устанавливать диафрагмы с одинаковым диаметром отверстий на 3 - 4 этажа здания.

4.1.8 Свободное давление у пожарных кранов должны обеспечивать получение компактных пожарных струй высотой, необходимой для тушения пожара в любое время суток в самой высокой и удаленной части помещения. Наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равными высоте помещения, считая от пола до наивысшей точки перекрытия (покрытия), но не менее, м:

6 - в жилых, общественных, производственных и вспомогательных зданиях промышленных предприятий высотой до 50 м;

8 - в жилых зданиях высотой свыше 50 м;

16 - в общественных, производственных и вспомогательных зданиях промышленных предприятий высотой свыше 50 м.

Примечания :

1. Давление у пожарных кранов следует определять с учетом потерь давления в пожарных рукавах длиной 10, 15 или 20 м.

2. Для получения пожарных струй с расходом воды до 4 л/с следует применять пожарные краны с комплектующими с DN 50, для получения пожарных струй большей производительности - c DN 65. При технико-экономическом обосновании допускается применять пожарные краны c DN 50 производительностью свыше 4 л/с.

4.1.9 Расположение и вместимость водонапорных баков здания должны обеспечивать получение в любое время суток компактной струи высотой не менее 4 м на верхнем этаже или этаже, расположенном непосредственно под баком, и не менее 6 м - на остальных этажах; при этом число струй следует принимать: две производительностью 2,5 л/с каждая в течение 10 мин при общем расчетном числе струй две и более, одну - в остальных случаях.

При установке на пожарных кранах датчиков положения пожарных кранов для автоматического пуска пожарных насосов водонапорные баки допускается не предусматривать.

4.1.10 Время работы пожарных кранов следует принимать 3 ч. При установке пожарных кранов на системах автоматического пожаротушения время их работы следует принимать равным времени работы систем автоматического пожаротушения.

4.1.11 В зданиях высотой 6 этажей и более при объединенной системе хозяйственно-противопожарного водопровода пожарные стояки следует закольцовывать поверху. При этом для обеспечения сменности воды в зданиях необходимо предусматривать кольцевание противопожарных стояков с одним или несколькими водоразборными стояками с установкой запорной арматуры.

Стояки раздельной системы противопожарного водопровода рекомендуется соединять перемычками с другими системами водопроводов при условии возможности соединения систем.

На противопожарных системах с сухотрубами, расположенных в неотапливаемых зданиях, запорную арматуру следует располагать в отапливаемых помещениях.

I - при расходе воды на внутреннее пожаротушение более 2,5 л/с, а также для пожарных насосных установок, перерыв в работе которых не допускается;

II - при расходе воды на внутреннее пожаротушение 2,5 л/с; для жилых зданий высотой 10-16 этажей при суммарном расходе воды 5 л/с, а также для пожарных насосных установок, допускающих кратковременный перерыв в работе на время, необходимое для ручного включения резервного питания.

Примечания :

1. При невозможности по местным условиям осуществить питание пожарных насосных установок I категории от двух независимых источников электроснабжения допускается осуществлять питание их от одного источника при условии подключения к разным линиям напряжением 0,4 кВ и к разным трансформаторам двухтрансформаторной подстанции или трансформаторам двух ближайших однотрансформаторных подстанций (с устройством АВР).

2. При невозможности обеспечения необходимой надежности электроснабжения пожарных насосных установок допускается устанавливать резервные насосы с приводом от двигателей внутреннего сгорания. При этом не допускается размещать их в подвальных помещениях.

4.2.11 При заборе воды из резервуара следует предусматривать установку пожарных насосов "под залив". В случае размещения пожарных насосов выше уровня воды в резервуаре следует предусматривать устройства для заливки насосов или устанавливать самовсасывающие насосы.

4.2.12 При заборе воды пожарными насосами из резервуаров следует предусматривать не менее двух всасывающих линий. Расчет каждой из них следует производить на пропуск расчетного расхода воды, включая противопожарный.

4.2.13 Трубопроводы в пожарных насосных станциях, а также всасывающие линии за пределами пожарных насосных станций следует проектировать из стальных труб на сварке с применением фланцевых соединений для присоединения к пожарным насосам и арматуре. В заглубленных и полузаглубленных пожарных насосных станциях следует предусматривать мероприятия для сбора и удаления случайных стоков воды.

При необходимости установки дренажного насоса производительность его надлежит определять из условия недопущения поднятия уровня воды в машинном зале выше нижней отметки электрического привода пожарного насоса.

Существуют изобретения, которые кажется придуманы давным-давно и используются веками. Но, стоит заглянуть в умную книгу теперь уже всем привычную, а еще совсем недавно диковинную, шпаргалку, называемую интернетом; как окажется, что, например, пожарные краны, установленные в зданиях для защиты от огня, появились относительно недавно – в конце XIX столетия в мировом центре промышленной революции – в Англии, также как Так как эти быстро доказали пользу, эффективность применения, то впереди у них была долгая, насыщенная приключениями, жизнь.

Пожарный кран – это незаменимый помощник при выполнении работ связанных с тушением пожаров, включающий в себя набор оборудования для тушения, смонтированный на внутреннем встроенном водопроводе в здании (на объекте).

Изделие изготавливается из кованного чугуна которое состоит из узла затвора, корпуса, крышки, шпинделя, маховика и сальникового уплотнения.

Нормы

Для тушения первичных очагов пламени в помещениях зданий всем привычны . Ими удобно пользоваться, а множество различных видов огнетушащего вещества в них позволяет тушить сырье, материалы, товары с любыми свойствами. Но, существует и большой недостаток, проистекающий из их достоинств – небольшая масса определяет короткий срок действия во время тушения.

Поэтому основным средством, используемым членами ДПД, дежурным персоналом, обученными сотрудниками предприятий/организаций, являются подключенные к «неиссякаемому» водопроводу внутренние пожарные краны. Требования норм, правил ПБ, касающиеся их в той или иной мере, составляют довольно обширный список – от области использования, характеристик, требуемого количества, порядка установки, обслуживания до мелких деталей, входящих в комплект ПК.

Вот основные:

, определяющий требования ПБ к устройству противопожарного водопровода внутри зданий. Это главный документ, регламентирующий как необходимость монтажа такой инженерной сети, параметры ВПВ; а значит и ПК, установленных на нем, и являющихся его неотъемлемой составной частью.
Ряд документов серии ГОСТ Р, устанавливающих конкретные требования к характеристикам – запорных клапанов ПК, пожарных напорных рукавов, входящих в комплектацию ПК; , присоединяемых к ним, а также определяют методики испытаний изделий для проведения сертификации товара.
, регламентирующий устройство, виды пожарных шкафов, где хранятся как комплект ПК, готовый к оперативному использованию, так и остальные от переносных огнетушителей, подходящих для данных помещений, до устройств для безопасной эвакуации посетителей/персонала, в том числе с высоты; ручного инструмента для выполнения спасательных работ.

Вывод: безусловно, такое количество нормативных документов, утвержденных государственными органами, обусловлено как важностью таких устройств в борьбе с огнем, особенно в первые минуты, когда его можно локализовать ликвидировать без особых усилий, затрат и возможных потерь; так и распространенностью, наличием в существующих зданиях, где ПК необходимо грамотно эксплуатировать, обслуживать/ремонтировать, так и для проектируемых, строящихся объектов, где правильные расчет, расстановка на этажах, в лестничных клетках, коридорах и помещениях позволит максимально обеспечить возможность эффективного орошения водой каждой точки пространства.

Места установки

Необходимо огласить весь список, чтобы понять весь спектр востребованности, незаменимости ПК по табл. 1 СП 10.13130.2009, определяющей требуемое количество подаваемых стволов, расход воды на одну компактную струю воды, для орошения каждой точки пространства защищаемых объектов в зависимости от внутреннего объема, этажности, функционального назначения строений:

12–25-этажные многоквартирные дома.
Управленческие учреждения от 6 этажей.
Общежития, строения общественного назначения, за исключением управленческих учреждений от 10 этажей.
АБК производственных предприятий с V в диапазоне 5–25 тыс. куб. м. и больше.
Театры, кинозалы; клубные и другие культурно-развлекательные учреждения – по .

Для производственных цехов, складских комплексов, логистических центров высотой не выше 50 м требования по устройству ВПВ с ПК определяются согласно табл. 2 зависимо от объема строения, степени огнестойкости, категории по взрывопожарной опасности.

По нормам ПК монтируют на отводах вертикальных стояков, горизонтальных подводящих трубопроводах сети ВПВ на лестничных площадках, в вестибюлях/холлах, коридорах, проходах, у выходов, в том числе эвакуационных – с учетом оптимальной расстановки так, чтобы в каждую точку площади/пространства помещений могла быть подана 1 или больше струй воды по СП 10.13130.2009, а также в зависимости от сложности планировки, конкретной ситуации на защищаемом объекте.

На заметку: обычно сеть ВПВ монтируют, используя сварные трубы из стали. Но, последнее время в системах объединенного водопровода зданий стало разрешено применять для этого полимерные изделия, имеющие сертификат ПБ, что упрощает и удешевляет проведение этих противопожарных работ.

Пожарный кран – требования к установке, комплектации:

Запорный клапан ПК устанавливается на отводе трубопровода ВПВ в четко ограниченных пределах – от 1,2 до 1,5 м от отметки пола. Допустим монтаж спаренных кранов на одном стояке – рядом или друг над другом, при этом расстояние от пола до нижнего ПК не должно быть меньше 1 м.
Минимально необходимый комплект ПК состоит из запорного клапана, пожарного рукава длиной обычно 20 м, ствола с подсоединенными к ним головками в сборе для оперативной прокладки к первичному очагу пожара.

Как правило, весь комплект ПК находится в одном известном, хорошо видном всему персоналу предприятия/организации месте – в пожарном шкафу. Исключение, если это только невозможно из-за геометрических особенностей стен, расстановки технологического оборудования или по иным причинам. Тогда комплект ПК в рукавной кассете или в том же шкафу располагают как можно ближе к отводу ВПВ с установленным на нем запорным вентилем.
Кроме того, требования к пожарным кранам противопожарного водопровода предусматривают возможность размещения в таких шкафах переносных огнетушителей.
Пожарные шкафы, как правило, заводского изготовления, приспособлены для проведения регулярного визуального контроля без открывания дверок, повреждения контрольных пломб/наклеек, которые обязательно должны быть для исключения случаев как возможного хищения, так и использования рукавной линии от ПК не по прямому назначению.
Для оперативного подъема давления воды в сети ВПВ возле каждого ПК устанавливают кнопки пуска пожарной станции/насоса.

Требования, предъявляемые к пожарным кранам, в первую очередь, диктуют необходимость прокладки рукавной линии, подачи воды на очаг пожара. Кроме быстроты, необходимы умения и правильная укладка комплекта ПК в шкафу, позволяющая аккуратно извлечь ствол с подсоединенным к нему рукавом, проложить его по полу помещения, не спутав и не перекрутив, что затруднит или сделает невозможной подачу воду.

Полезно знать: рукав рекомендуется хранить сложенным в «гармошку» или «двойную скатку», а не в самой компактной складской форме, поступившей от производителя – «одинарной скатке» или в просторечии «улитке», гарантирующей нелепые проблемы при развертывании рукавной линии.

Комплектация и применение пожарного крана

Эксплуатация и обслуживание

ПК должны находиться в исправном, комплектном состоянии, обеспечивающем возможность оперативного применения в любое время:

При эксплуатации ПК и пожарных шкафов в соответствии с любыми действующими правилами ПБ категорически запрещено производить перепланировку помещений, прокладку/установку каких-либо инженерных сетей, технологического, торгового оборудования, громоздкой корпусной мебели; складирование сырья, материалов, товарной продукции – всего, что может ограничить доступ к ним.
В одном здании или его , разделенных преградами капитального характера – стенами, перегородками с нормируемым пределом огнестойкости, необходимо все ПК комплектовать запорными клапанами, стволами, рукавами одинаковыми по диаметру прохода, спрыска, длины соответственно.
На период любого отключения подачи воды из сети городского водопровода, проведения планового/аварийного ремонта ВПВ руководству предприятия/организации, а также цехов, участков, отдельных производств необходимо предпринять дополнительные меры ПБ, усилить противопожарный режим.

Установка, ремонт, обслуживание пожарных кранов и содержание ВПВ в целом – прерогатива специализированных фирм, имеющих лицензию МЧС для проведения таких работ, включающих обязательные мероприятия:

Контроль работоспособности с подачей воды от ПК – дважды в год, в весенний и осенний периоды.
Перекатка рукава на новый шов – раз в год.
Проверка/ревизия запорных клапанов, задвижек с электроприводом на вводе ВПВ – раз в полгода.
Контроль технического состояния пожарных станций/насосов – ежемесячно.

Персональная ответственность за исправность системы ВПВ возложена на руководителя предприятия/организации. Даже если кому-то из них кажется, что многие требования нормативных документов излишни, а обслуживание противопожарного водопровода вполне можно поручить дежурному, или приходящему по вызову, сантехнику – закон есть закон. Часто он бывает весьма суров к тем, кто намеренно игнорирует имеющуюся возможность быстро, эффективно локализовать, ликвидировать пожар на вверенном объекте с помощью ПК до наступления тяжелых последствий.

Дополнительный материал доступен по кнопке «Скачать»:

Методика проверки сетей противопожарного водоснабжения на водоотдачу;
Информация для стенда-уголка о пожарной безопасности на объекте.

Когда требуется установить внутренний и как правильно выполнить его монтаж? Что нужно знать, чтобы сделать все правильно? На эти вопросы ответит статья.

Когда требуется ВПВ в здании

Перечень требований к СП внутреннему противопожарному водопроводу указывается в ряде нормативных документов ВП 10.13.130 2009.

В жилых и общественных зданиях.
В административных и бытовых сооружениях.
На промышленных предприятиях.
В производственных складских помещениях.

При определении расхода требуется знание этажности и объёма сооружения. В жилых помещениях учитывается длина коридора.

В промышленных сооружениях и на складах учитывается уровень огнестойкости здания, степень пожарной безопасности и объём конкретно взятого помещения.

В производственных зданиях и на складах, если высота составляет больше 50 м, а показатели указаны с объёмом до 50 тыс. м 3 , рекомендовано использование четырёхструйных насосов с напором по 5 л/сек. Если объём помещения выше, рекомендовано использование восьмиструйных моделей.

Чтобы определить число расходуемой воды для пожаротушения, надо учесть показатели высоты компактной струи и диаметр спрыска. При свободном давлении пожарного крана необходимо достичь компактной струи, высота которой позволит потушить пожар в самой высокой точке здания.

Характеристика противопожарного водопровода В2

Водопровод противопожарный В2 необходим для того, чтобы тушить пожары при помощи воды. В соответствии с требованиями нормативной документации, такая система должна быть установлена:

В жилых домах с этажностью от 12 и выше.
В постройках управленческих структур с этажностью в 6 и более уровней.
В клубных и театральных помещениях, где есть эстрада, кинотеатрах, на территории актового и конференц-зала, которые оборудованы соответствующими образцами киноаппаратуры.
В зданиях общежитий, на объектах общественного пользования, объём которых составляет больше 5 тыс. м 3 ;
В административных и бытовых зданиях на промышленных предприятиях, при объёмах от 5 тыс. м 3 .

Особенности сферы применения СВ В2, оснащенной комплектом пожарных кранов

Согласно нормативным документам, способ установки системы В2 является подчинённым относительно систем В1 и В3. Из этого следует, что при наличии на объекте сетей В1 или В3, необходимо присоединить водопровод противопожарный В2 к стояку сети В1 или В3.

Показатели диаметра стояков В2 должны быть не меньше 50 мм. Зона их размещения - территория лестничной клетки и коридор. Расположение пожарных кранов с диаметром 50 мм требует наличия уровня в 1,35 м над поверхностью пола.

Местом их размещения являются шкафчики. Здесь важно наличие свёрнутого пенькового пожарного рукава, длина которого составляет от 10 до 20 м. Один конец рукава оснащен полугайкой, чтобы быстро присоединить его к устройству пожарного крана. Другой конец оснащен коническим чтобы получать компактную водяную струю, длина которой - от 10 до 20 метров.

Как определить необходимое количество воды для ВПВ

Важно учесть характер индивидуальных особенностей объекта. Если это производственное складское здание, где установлены все устройства водопровода противопожарного с диаметром 100 и массой единицы кг, минимальные значения показателей расхода рекомендуется увеличить в соответствии с требованиями нормативной документации. Для этого можно использовать каркасные стальные конструкции.

Защита трубопровода от замерзания

Если зимой промерзает скважина или пластиковая труба наружного противопожарного водопровода, можно подключить в сильные морозы к трубам электрический кабель. При установке системы допускается использовать дополнительное утепление специальными материалами. Необходимо обеспечит защиту от замерзания для противопожарного водопровода.

Наружные трубы и водопровод можно утеплить при помощи фольгированного скотча и кабеля напряжения, который состоит из трех жил. Фольга служит теплоотводом и не допускает перегрева. Оберните Чтобы не было нагрузок в траншее, где находится трубопровод, его бетонируют.

Есть и более быстрый, но не такой удобный способ. Нарежьте полосы из фольгоизола или изоспана, приклейте их скотчем.

Можно наматывать на трубу несколько слоев сетки, промазывать клеем и обвивать изоляцией. Это самый надежный способ защиты от замерзания противопожарного трубопровода, рассчитанный на длительную эксплуатацию.

Где применяются пожарные гидранты

Данная система известна при более 200 лет. В распоряжении пожарной команды всегда есть ближайший гидрант. Его наличие обязательно в каждом районе. Важна их доступность, удобство эксплуатации и заметность на территории.

Гидранты, которые расположены в жилой зоне, должны подавать струю воды в 5700 л/мин. Располагать ПГ необходимо по длине автодороги, за 2,5 м от её края и до 5 м от стены близлежащего помещения.

Запрещена его установка на территории, которая предназначена для передвижения автомобилей и на ответвлениях от трубопроводных линий. Установить противопожарный гидрант нужно так, чтобы в любой момент можно было потушить возникший пожар на объекте, который закреплен за данной сетью. Важно, чтобы в наличии было как минимум два гидрантовых рукава с показателями расхода воды при наружном пожаротушении от 15 л/с.

Об устройстве внутреннего водопровода

Нормы СН и П относительно внутреннего водопровода и канализационной системы объекта предусмотрены для того, чтобы проектировать системы, которые только строятся, и реконструировать уже существующие:

внутреннее водоснабжение;
канализацию;
водостоки.

Особенности монтажа

Крепление трубопроводов может производиться путем опоры на стену и перегородку в области монтажного отверстия. Можно опирать на пол подвалов через места бетонных или кирпичных столбиков, кронштейнов по всей длине стены и перегородки. Трубопровод опирают и на подвески к поверхности перекрытий.

В процессе монтажа противопожарного водопровода, если напор пожарного крана свыше 40 м, между ним и частями соединительной головки предусмотрена установка диафрагмы. Это потребуется для снижения избыточного напора. Можно выполнять установку диафрагм, у которых одинаковый диаметр отверстий, на зданиях в три или четыре этажа.

Между полом и наивысшей точкой перекрытий должно быть расстояние не меньше того, что указано в таблице:

Как сделать расчет для ВПВ в программе ГидРаВПТ

Если есть обычный внутренний противопожарный водопровод, который состоит из кранов и труб, можно просчитать, как его монтировать, через интернет-программу. Результаты расчетов - показатели расхода и давления.

Рассмотрим схему СП 10 13130 внутреннего противопожарного водопровода. Для вычисления необходимых параметров введем то количество кранов, которые нужны по нормативам.

Переключаемся в программу и указываем, что есть, к примеру, 2 струи по 2,5 литра. Высота помещения - 3 м, кранные отметки - 1,35 м, узел управления отсутствует. Изобразим кольцо с диаметром 50 мм и тупиковую часть. Диаметр трубопровода - 65-80 мм.

Вводим все данные, ничего не меняем в разделе «Обычная секция», так как эти показатели нас устраивают. Введем число 0,000005 и смоделируем формальный спринтерный ороситель - красная точка вверху экрана. В программе он учитываться не будет, но этот пункт обязателен для заполнения.

Вводим геометрическую высоту диктующего оросителя 3 м, высота узла управления и коэффициент - 0, 2 крана по 2,5 л. Выберем минимальные значения диаметра для определения давления ветви - 0,001. При расчетах учитываются местные потери давления. Открываем раздел «Пожарный кран. Трубопровод». Выбираем и подставляем автоматически значение пожарного крана. 2,6 л/сек, 0,1 Мпа, кран на 50 мм - это стандартные показатели, которые можно использовать в наших вычислениях. Подтверждаем введенные показатели и переходим к выбору диаметра пожарных кранов. Вводим показатель 50 мм. Для питающих трубопроводов - 67 мм.

Заканчиваем, определяя длину участков. Первый - расстояние до Введем показатели 2 м при высоте 1,65, так как данный водопровод противопожарный имеет направление вниз. Длина кольцевого трубопровода - 3 м. Вводим такие же показатели для второго крана.

Вся система введена, нажимаем «Готово», и программа автоматически рассчитает необходимые показатели.

Подведем итоги

Водопровод противопожарный - обязательное устройство для обеспечения зданий и другой территории. Монтаж такой системы подразумевает соблюдения требований, указанных в нормативной документации о системе ВПВ.

Наружный и внутренний водопроводы предназначены для снабжения при пожаре необходимым количеством воды.

Внутренний противопожарный водопровод (ВПВ) конструктивно представляет собой сеть трубопроводов и различных элементов, которые подают воду к пожарным кранам всевозможных помещений и объектов.

ВПВ относится к одному из востребованных технических средств пожаротушения и применяется на начальной стадии возникновения очага возгорания в том или ином помещении.

Разновидности ВПВ и их конструктивные элементы

Различают специальный и многофункциональный противопожарный внутренний водопроводы. Специальный ВПВ эффективно справляется с пожарами в высотных зданиях, при этом для его изготовления используются трубы из высокопрочной стали. Многофункциональный ВПВ чаще всего соединяется с водопроводом хозяйственного или производственного предназначения.

Конструктивные элементы ВПВ:

трубопроводы;
пожарные краны;
насосные установки;
арматура запорного и регулирующего типа;
извещатели ручного типа.

Кроме того, в состав ВПВ входят баки водонапорной разновидности, гидропневматические системы. Основное функциональное предназначение водопроводов связано с обеспечением необходимого уровня напора в системе для выведения определенного количества воды, необходимого для тушения пожара.

Дополнительные составные части ВПВ

Если напор недостаточен, то дополнительно монтируют пожарные насосы, которые смогут повысить давление. Назначение ручных пожарных извещателей связано с включением насосов ВПВ и передачи сигнальных сообщений в пожарную команду. Эти элементы размещаются в специальных пожарных шкафах или в непосредственной близости от них. Насосные системы устанавливают в отдельно стоящем объекте или здании.

Для эффективного функционирования водопроводных установок необходимо автоматизировать контроль за технологическими свойствами: давлением, уровнем и расходом воды, температурой насосов.

Кроме того, автоматика должна предохранять от короткого замыкания. Сигнализационная система должна сообщать о состоянии всех составных элементов, а аварийная сигнализация выдает сообщения (световые и звуковые) при возникновении пожара. Световые и звуковые сообщения подаются на пост пожарной охраны.

Требования, предъявляемые к установке ВПВ

Согласно нормам НПБ и СНиП 2.04.02-84 к внутреннему и внешнему водопроводу, их установке и дальнейшей эксплуатации предъявляются определенные требования:

Сети трубопроводов должны соответствовать определенным нормам расхода воды, необходимой для тушения пожаров. Расчет и проверка всей системы производится раз в полгода.
После проверки давления и обнаружения малейших отклонений от норм, повреждений и пр. нужно немедленно связываться с органами МЧС. Итог осуществляемой проверки – акт, в котором указывается перечень проведенных работ, неисправности.
Раз в 6 месяцев необходимо проверять задвижки с электрическим приводным устройством.
Для водопровода используют красный цвет.
Пожарные насосы проходят проверку на предмет создания необходимого уровня давления в системе.
Для пожарных источников воды нужно создать удобные подъезды с площадками.
Давление в трубопроводе проверяется при открытии в одно и то же время ряда пожарных кранов.

В соответствии с СНиП 2.04.01-85 ВПВ устанавливают в сооружениях, этажность которых превышает цифру 12, отелях, общежитиях, помещениях складского и производственного типа.

Именно на этапе проектирования здания или объекта следует позаботиться о создании противопожарных систем безопасности. осуществляется в строгом соответствии со строительными нормами и правилами.
